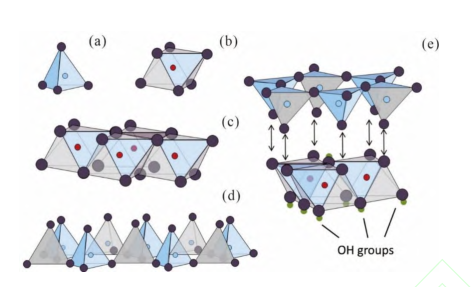

已經(jīng)應(yīng)用在很多領(lǐng)域的沸石如今又被發(fā)現(xiàn)可以用來作為礦物儲氫材料。礦物儲氫材料是指自然界中具有結(jié)構(gòu)性納米孔道的天然多孔礦物，晶體內(nèi)有大量的空穴和孔道，其納米孔道具有一維、二維或三維的尺度。由于礦物表面粗糙，比表面較大、表面能較高，常常具有極性從而對氫分子產(chǎn)生吸引，所以礦物儲氫的原理除了有物理吸附外，還有化學(xué)吸附。礦物儲氫材料的吸附性能一般與其比表面積成正相關(guān)，其中內(nèi)表面的貢獻(xiàn)遠(yuǎn)大于外表面。

礦物儲氫的優(yōu)點(diǎn)是儲氫方式簡單，成本較低。此外，對礦物進(jìn)行改性，可以進(jìn)一步提高儲氫性能。天然沸石具有良好的熱穩(wěn)定性、整齊的孔道結(jié)構(gòu)、分子大小的孔徑尺寸、強(qiáng)吸附性、高比表面積等特點(diǎn)，是常見的實(shí)現(xiàn)工程應(yīng)用的天然礦物材料之一，已被廣泛用作吸附劑、重金屬和放射性元素固定、離子交換劑和催化劑，并用于氨-氮吸附以及氣體的凈化、污水的處理等。沸石的表面積高達(dá)100～500m2/g，按照孔道特征可以分為一維、二維和三維體系。但對沸石能否作為理想的儲氫材料，眾學(xué)者分歧很大。

有研究人員發(fā)現(xiàn)，磨細(xì)的沸石粉樣品具有較高的氫吸附能力，吸附氫氣質(zhì)量分?jǐn)?shù)可達(dá)7%。Vitillo等發(fā)現(xiàn)在77Ｋ時(shí)，沸石的儲氫質(zhì)量密度最大為1.81％。Weitkamp等發(fā)現(xiàn)，含Na+、K+、Rb+等可交換陽離子的A型沸石（除CsA沸石）均有氫氣吸附性能，但效果并不理想。Anderson等發(fā)現(xiàn)，在低溫77K、壓力4MPa下，沸石Na-X的儲氫質(zhì)量密度最大為2.55％。針對實(shí)驗(yàn)中沸石儲氫性能的不同，有學(xué)者認(rèn)為這主要是由于沸石復(fù)雜的微孔結(jié)構(gòu)所造成的，沸石的微孔結(jié)構(gòu)被沸石的化學(xué)成分、骨架特征及其所含的陽離子所影響，而形成獨(dú)特的孔籠或孔道組成的二維或三維的復(fù)雜孔道體系。一些學(xué)者從理論上進(jìn)行研究，通過采用巨正則蒙特卡洛和分子動力學(xué)等手段模擬氫氣分子在沸石中的吸附擴(kuò)散行為。Vitillo等采用分子動力學(xué)模擬預(yù)測77Ｋ時(shí)，沸石質(zhì)量儲氫密度為2.65%～2.86％。Du等采用巨正則蒙特卡羅（GCMC）方法模擬了ZSM-5分子篩中分子氫在過臨界溫度時(shí)的吸附特性，發(fā)現(xiàn)隨著溫度的降低和壓力的增加，氫的吸附量增加。在25K和10MPa時(shí)，吸氫質(zhì)量分?jǐn)?shù)最高為2.24%。
